Двигатели 1.2 TSI - EA111

Отзывы, описание, модификации, характеристики, проблемы, ресурс, тюнинг.

Содержание:

1. Общая информация о двигателях 1.2 TSI семейства EA111
1.1. Двигатели 1.2 TSI (EA111) с турбиной IHI 1634 без фазовращателей
2. Характеристики двигателей 1.2 TSI EA111 (86 л.с. - 105 л.с.)
3. Запчасти для технического обслуживания двигателей 1.2 TSI EA111 (CBZA, CBZB, CBZC)
4. Основные проблемы и недостатки двигателей 1.2 TSI семейства EA111
5. Ресурс двигателей 1.2 TSI семейства EA111
6. Возможности чип-тюнинга двигателей 1.2 TSI семейства EA111


1. Общая информация о двигателях 1.2 TSI семейства EA111

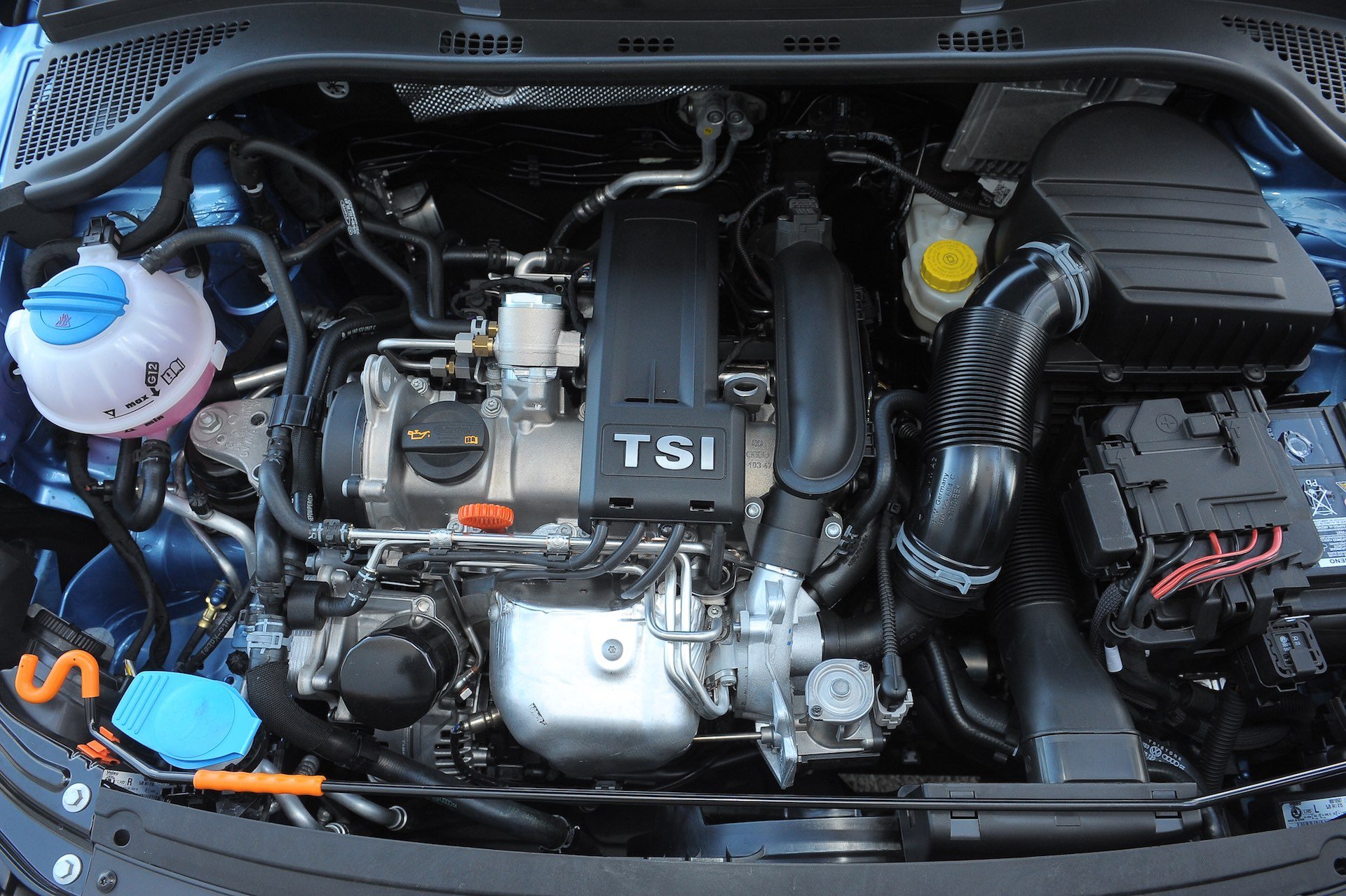

Двигатель 1.2 TSI серии ЕА111 представляет собой измененный 1.4 TSI EA111, где чугунный блок цилиндров был заменен на алюминиевый с чугунными мокрыми гильзами, диаметр поршней уменьшен с 76,5 мм до 71,0 мм, а сама поршневая облегчена. Этот двигатель был создан, чтобы заменить собой устаревшие агрегаты 1.6 MPI (BGU, BSE, BSF, CCSA) EA113. Новый мотор стал легче, динамичнее и экономичнее предшественника, но не всё так гладко, как может показаться на первый взгляд. Так что давайте разбираться вместе.

В процессе изменения мотора 1.4 TSI EA111, младший агрегат 1.2 TSI для дополнительного подчеркивания "низов", был накрыт одновальной 8 клапанной головкой блока. Эта ГБЦ представляет из себя простую конструкцию с гидрокомпенсаторами, непосредственным впрыском топлива, но без системы изменения фаз газораспределения, где диаметр впускных клапанов составляет 35,5 мм, а выпускных - 30,0 мм. В приводе ГРМ тут используется цепь по аналогии с 1.4 TSI, но здешняя цепь первых ревизий ещё больше любит растягиваться и перескакивать.

Все версии 1.2 TSI EA111 оснащаются турбокомпрессорами IHI 1634, с максимальным избыточным давлением в 0,6 бар. В общем и целом данный мотор не что иное, как упрощенный по всем фронтам 1.4 TSI EA111 - отсюда и пониженная удельная литровая мощность этого агрегата.

Производитель описывает основные конструктивные особенности моторов 1.2 TSI семейства EA111, как:

• Заново разработанный алюминиевый блок цилиндров с инновационными гильзами цилиндров из серого чугуна;
• ГБЦ с двумя клапанами на цилиндр, ГРМ с наклонным расположением клапанов и роликовыми толкателями с приводом цепью, угол седла клапанов 12°, полусферическая камера сгорания;
• Стальной коленчатый вал с уменьшенными до 42 мм диаметрами шатунных и коренных подшипников;
• Облегченная поршневая группа с низким трением, с пакетом поршневых колец с уменьшенным трением;
• Контур циркуляции масла с уменьшенным расходом масла и масляным насосом с оптимизированным КПД;
• Отключаемый насос системы охлаждения;
• Разъёмный, удобный для обслуживания корпус привода ГРМ облегченной конструкции, с крышками из пластика и магниевого сплава;
• Модуль турбонагнетателя с электрическим направляющим аппаратом;
• Интегрированная в блок цилиндров и ГБЦ система вентиляции картера с системой сепарации масла.

1.1. Двигатели 1.2 TSI (EA111) с турбиной IHI 1634 и без фазовращателя
CBZA, CBZB, CBZC

Среди двигателей 1.2 TSI EA111, оснащённых турбиной IHI 1634 (избыточное давление 0,6 Бар) существует 3 модификации в разных степенях форсировки: CBZA, CBZB и CBZC (только для VW Polo).

На смену двигателям 1.2 TSI EA111 (CBZA, CBZB, CBZC) пришли двигатели семейства EA211. При этом в производственный ряд вернулись атмосферные моторы объёмом 1.6, которые получили новую конструкцию: 1.6 MPI EA211 (CWVA, CWVB). На ряду с этими атмосферными моторами начали выпускать и турбированные - 1.2 TSI EA211.


2. Характеристики двигателей 1.2 TSI EA111 (86 л.с. - 105 л.с.)

3. Запчасти для технического обслуживания двигателей 1.2 TSI EA111 (CBZA, CBZB, CBZC)

4. Основные проблемы и недостатки двигателей 1.2 TSI EA111 (86 л.с. - 105 л.с.)

Свойственные конструктивные недостатки

• вибрации на холостых;
• любовь к хорошему маслу и бензину с октановым числом 98;
• мотор довольно долго прогревается в холодное время года.

Проблемы

1) Крайне слабая цепь ГРМ

Мотор 1.2 TSI EA111 отличился низким ресурсом цепи. До модернизации 2011 года она порой не проходила и 30 тысяч километров до замены. Проблема с цепью была решена с 10.2011 (3-я ревизия - замена комплекта цепи ГРМ вместе со звёздами), если мотор был изготовлен ранее, то ресурс цепи - около 30 000 км пробега - потом растяжение и перескок. Разницу модифицированной цепи (широкая - справа) и проблемной (узкая - слева) можно оценить по фото ниже. Но окончательно эта модификация проблему не решает, поэтому мы советуем регулярно проверять вытяжку даже модифицированной цепи (минимум раз в 60 000 км).

У цепи была ещё и 2-я ревизия, она ставилась на штатные звезды, без перепрессовки шестерни на коленчатом валу.

03F_109_158B (ревизия 1)
03F_109_158K (ревизия 2)
03F_109_158G (ревизия 3)

В новом ремкомплекте цепь изготовлена в японии.

2) Пропуски зажигания из-за выхода из строя свечей зажигания

У свечей зажигания по непонятным причинам слизывает пятачок на минусовом электроде. Скорее всего это происходит из-за конструктивных особенностей и приличного давления наддува (1,5 атм.). Вроде маленькая такая точка, меньше миллиметра в диаметре. А без нее минусовой электрод как будто напильником срезает искровая эрозия. Так начинаются пропуски зажигания.

3) Окисление высоковольтных проводов зажигания

На этом моторе любят окисляться высоковольтные провода. Это частенько приводит к пропускам зажигания, из-за недостаточно герметично соединения катушки и провода, хотя на вид не скажешь, что соединение не герметично. В результате контакты окисляются и покрываются зелёным налётом. Изначально инженеры Фольксвагена ссылались на то, что это не проблема и окисления на работу двигателя не влияют, правда затем они всё же выпустили модифицированные провода.

Новые модифицированные высоковольтные провода имеют артикулы:
03F 905 409 C - для комплекта в/в проводов на 4 цилиндра
03F 905 430 H - в/в провод на первый цилиндр
03F 905 430 J - в/в провод на второй цилиндр
03F 905 430 K - в/в провод на третий цилиндр
03F 905 430 L - в/в провод на четвёртый цилиндр

4) Пропуски зажигания из-за неисправности катушки

Совместно от окисления в/в проводов начинает страдать и катушка зажигания, которая в какой-то момент прекращает давать искру на цилиндр. Причем происходит это не постоянно, а иногда. Проявляется это как удары или точки при разгоне. Одновременно нужно смотреть по прибору в каком цилиндре пропуски. Дабы в дальнейшем исключить свечу и провод. Подобное часто путают с износом сцепления DSG.

5) Очень требователен к качеству топлива

Топливо в России плохое, потому как почти все его чем-то разбавляют (особенно в регионах). На атмосферных моторах это никак не сказывается, а вот 1.2 TSI - не такой! Малого того, что он турбированный, так у него ещё и 0,6 бар избытка, что для такого объёма, скажем честно, не мало. Вот и требует он хорошего топлива с высоким октановым числом. А иначе машина перестанет ехать и загорится ошибка P0171 — бедная смесь.

Некачественное топливо при таком наддуве вызывает детонацию и закоксовывание форсунок. Для того, чтобы избежать подобных проблем, нужно в качестве профилактики регулярно делать промывку инжектора (можно присадками в топливный бак от liqui moly или motul), а также заливать 98-ой проверенный бензин. Также, если проблема уже дала о себе знать, то надо ехать на СТО и делать интенсивную промывку инжектора на профессиональном оборудовании. Да, и прежде, чем самостоятельно пытаться снять форсунки TSI, если захотите их капитально почистить, помните, что они на пробегах от 100 км могут не выкрутиться, а сломаться пополам.

6) Выход из строя ТНВД

В какой-то момент может произойти такое, что машина выдаст ошибку по богатой смеси, а также может возникнуть проблема с плохим запуском мотора "на холодную". Причиной такого поведения автомобиля может стать поломка топливного насоса высокого давления. В результате этой неисправности, топливо через разбитое уплотнение вытекает из насоса высокого давления по штоку толкателя. Потом бензин попадает в масло и разжижает его, в результате получается сильно жидкое масло и богатая смесь. В этом случае поможет замена самого топливного насоса высокого давления.

Так же возможно, что при коротких зимних поездках, топливо попадает в масло через задубевший сальник штока ТНВД. То есть сам ТНВД исправен, но пока сальник не прогреется по штоку толкателя бензин стекает в ГБЦ и не успевает выпариться (из-за этого немного поднимается уровень масла). С новым ТНВД будет точно также. При длительных поездках и хорошем прогреве мотора проблема зимой не проявляется.

7) Электропривод турбонагнетателя выходит из строя

Также у этих моторов со временем начинались проблемы с турбиной - электропривод управления ее геометрией и вестгейтом выходил из строя. Диагностика в этом случае показывает - электрическая или механическая неисправность регулятора наддува. Подобный узел ставился на моторы TSI впервые и неудивительно, что в процессе эксплуатации начали проявляться болячки - он просто переставал работать.

В самом начале появления этих проблем, его вручную разрабатывали и ставили ремонтную шайбу - 03F 145 371 A, но проблема через какое-то время вновь возвращалась. Поэтому потом дилеры стали менять турбину целиком с новым модифицированным регулятором - 03F 145 701 R. Хотя несколько позже появилось решение и с заменой регулятора отдельной деталью - 03F 198 725 C. Вполне возможно, что его можно разобрать и починить, но как правило его меняют целиком.

8) Течь масла из-под уплотнителя маслоохладителя

Иногда, но всё же случается (даже на небольшом пробеге), что загорается лампочка низкого уровня масла, а под мотором на защите картера собирается лужа масла. При этом сверху мотор сухой и красивый, а внизу в масле всё - и генератор, и компрессор кондиционера и масляный поддон. Страшная на первый взгляд проблема кроется в маленькой прокладочке между блоком цилиндров и маслоохладителем, замена которой устраняет неприятную течь.

9) Возможна течь масла из-под кронштейна масляного фильтра

Помимо возможной течи масла из-за прокладки маслоохладителя, так же масло может потечь и из-под корпуса масляного фильтра. Если масло потекло и оттуда, то нужно заменить втулку кронштейна масляного фильтра VAG 03F 121 215 и прокладку кронштейна масляного фильтра VAG 03F 115 111 A.

10) Запах выхлопа в салоне из-за выхода из строя клапана ВКГ

Систематически, раз в 40-50 тыс. км выходит из строя клапан вентиляции картера (VAG 030 103 175 B). Об этой поломке свидетельствует появление в салоне запаха выхлопных газов. Вместо того, чтобы отправлять картерные газы во впускной коллектор, они попадают в подкапотное пространство, а оттуда их затягивает в салон через климатическую систему.


5. Ресурс двигателей 1.2 TSI семейства EA111

По надежности двигатель зарекомендовал себя совсем не лучшим образом (из-за цепи ГРМ и проблемы с управлением вестгейтом), но при регулярном и правильном обслуживании, ресурс двигателя 1.2 TSI можно продлить до ~300.000 км за счёт того, что имеет крепкий блок с хорошей поршневой группой и простую и надёжную головку блока цилиндров. Тем не менее, чтобы доехать до такого пробега, цепь ГРМ придётся менять, в любом случае, достаточно часто.


6. Возможности тюнинга двигателей 1.2 TSI семейства EA111

Тюнинг подобного силового агрегата проводится методом обыкновенного чип-тюнинга. Известные тюнинг конторы предлагают свои прошивки Stage 1 для двигателей мощностью 86 л.с. и 105 л.с. За небольшие деньги можно перешить мотор в 130-145 л.с. и существенно изменить динамику автомобиля. Данный вариант очень даже неплох для такого рабочего объема.

В дополнении к этому можно заменить катализаторы на спортивные, поставить холодный впуск.
