Каталог оригинальных пинов (коннекторов) VAG

Каталог оригинальных коннекторов (пинов), используемых в автомобилях группы VAG (названия, характеристики, оригинальные номера).

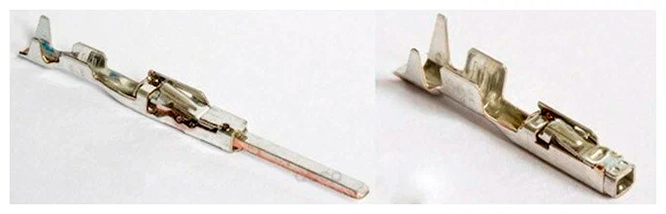

Разделим контакты по типу самого коннектора.

1) MQS — Micro Quadlok System – ширина контакта 0,63 мм (самый тонкий пин, он имеет квадратное сечение и напоминает иглу), используется для подключения низконагруженных элементов, таких как, например, светодиодные подсветки в салоне и багажнике. Их бывает два варианта: для проводов сечением 0,5 мм2 и 0,75 мм2.

Коннекторы шириной 0,63 мм с проводом сечением 0,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 009 E (тип "мама") и 000 979 012 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 907 647 01 (тип "мама") и 61 13 1 383 672 (тип "папа")

Коннекторы шириной 0,63 мм с проводом сечением 0,75 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 164 E (тип "мама") и 000 979 165 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: 61 13 1 393 724 (тип "мама") и 61 13 1 393 723 (тип "папа")


2) Micro Timer – ширина контакта 1,5 мм (обычный пин, он имеет прямоугольное сечение), используется для подключения низконагруженных элементов, таких как, например, подсветки номера с лампами типа "festoon". Их бывает три варианта: для проводов сечением 0,5 мм2, 1,0 мм2 и 1,5 мм2.

Коннекторы шириной 1,5 мм с проводом сечением 0,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 019 E (тип "мама") и 000 979 020 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 103 357 06 (тип "мама") и N 103 360 05 (тип "папа")

Коннекторы шириной 1,5 мм с проводом сечением 1,0 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 131 E (тип "мама") и 000 979 132 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 103 358 07 (тип "мама") и N 103 361 05 (тип "папа")

Коннекторы шириной 1,5 мм с проводом сечением 1,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 253 E (тип "мама") и 000 979 254 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 103 358 07 (тип "мама") и N 103 361 05 (тип "папа")


3) Junior Power Timer – ширина контакта 2,8 мм (плоский пин, он имеет прямоугольное сечение), используется для подключения нагруженных элементов. Их бывает три варианта: для проводов сечением 0,5 мм2, 1,0 мм2 и 2,5 мм2.

Коннекторы шириной 2,8 мм с проводом сечением 0,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 021 E (тип "мама") и 000 979 022 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 906 844 05 (тип "мама") и N 103 189 05 (тип "папа")

Коннекторы шириной 2,8 мм с проводом сечением 1,0 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 133 E (тип "мама") и 000 979 134 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 906 844 05 (тип "мама") и N 103 189 05 (тип "папа")

Коннекторы шириной 2,8 мм с проводом сечением 2,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 225 E (тип "мама") и 000 979 226 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 906 845 05 (тип "мама") и N 103 190 05 (тип "папа")


4) Standard Power Timer – ширина контакта 4,8 мм (большой плоский пин, он имеет прямоугольное сечение), используется для подключения более нагруженных элементов. Их бывает три варианта: для проводов сечением 1,0 мм2, 2,5 мм2 и 4,0 мм2.

Коннекторы шириной 4,8 мм с проводом сечением 1,0 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 135 E (тип "мама") и 000 979 136 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 907 326 03 (тип "мама") и N 103 191 03 (тип "папа")

Коннекторы шириной 4,8 мм с проводом сечением 2,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 227 E (тип "мама") и 000 979 228 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 907 327 03 (тип "мама") и N 103 192 03 (тип "папа")

Коннекторы шириной 4,8 мм с проводом сечением 4,0 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 306 E (тип "мама") и 000 979 307 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 906 966 03 (тип "мама") и N 103 193 03 (тип "папа")



Так же есть ещё контакты для MCP разъёмов (Multiple Contact Point), они делятся на коннекторы шириной 1,5 мм, 2,8 мм и 4,8 мм:

1) MCP1.5 — Multiple Contact Point – ширина контакта 1,5 мм (обычный пин, он имеет прямоугольное сечение), используется для подключения низконагруженных элементов. Их бывает три варианта: для проводов сечением 0,5 мм2, 1,0 мм2 и 1,5 мм2.

Коннекторы MCP шириной 1,5 мм с проводом сечением 0,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 025 E (тип "мама") и 000 979 020 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: A 018 545 87 26 (тип "мама") и N 103 360 05 (тип "папа")

Коннекторы MCP шириной 1,5 мм с проводом сечением 1,0 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 150 E (тип "мама") и 000 979 132 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: A 018 545 86 26 (тип "мама") и N 103 361 05 (тип "папа")

Коннекторы MCP шириной 1,5 мм с проводом сечением 1,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 255 E (тип "мама") и 000 979 254 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: A 018 545 85 26 (тип "мама") и N 103 361 05 (тип "папа")


2) MCP2.8 — Multiple Contact Point – ширина контакта 2,8 мм (плоский пин, он имеет прямоугольное сечение), используется для подключения нагруженных элементов. Их бывает три варианта: для проводов сечением 0,5 мм2, 1,0 мм2 и 2,5 мм2.

Коннекторы MCP шириной 2,8 мм с проводом сечением 0,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 026 E (тип "мама") и 000 979 022 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: A 015 545 04 26 (тип "мама") и N 103 189 05 (тип "папа")

Коннекторы MCP шириной 2,8 мм с проводом сечением 1,0 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 151 E (тип "мама") и 000 979 134 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: A 013 545 76 26 (тип "мама") и N 103 189 05 (тип "папа")

Коннекторы MCP шириной 2,8 мм с проводом сечением 2,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 242 E (тип "мама") и 000 979 226 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: A 013 545 78 26 (тип "мама") и N 103 190 05 (тип "папа")


3) MCP4.8 — Multiple Contact Point – ширина контакта 4,8 мм (большой плоский пин, он имеет прямоугольное сечение), используется для подключения более нагруженных элементов. Их бывает три варианта: для проводов сечением 1,0 мм2, 2,5 мм2 и 4,0 мм2.

Коннекторы MCP шириной 4,8 мм с проводом сечением 1,0 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 152 E (тип "мама") и 000 979 136 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: A 018 545 47 26 (тип "мама") и N 103 191 03 (тип "папа")

Коннекторы MCP шириной 4,8 мм с проводом сечением 2,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 243 E (тип "мама") и 000 979 228 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: A 018 545 49 26 (тип "мама") и N 103 192 03 (тип "папа")

Коннекторы MCP шириной 4,8 мм с проводом сечением 4,0 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 308 E (тип "мама") и 000 979 307 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: A 018 545 51 26 (тип "мама") и N 103 193 03 (тип "папа")


Также для этих коннекторов предусмотрены уплотнители для герметизации самих разъёмов, в которые вставляются эти пины:
